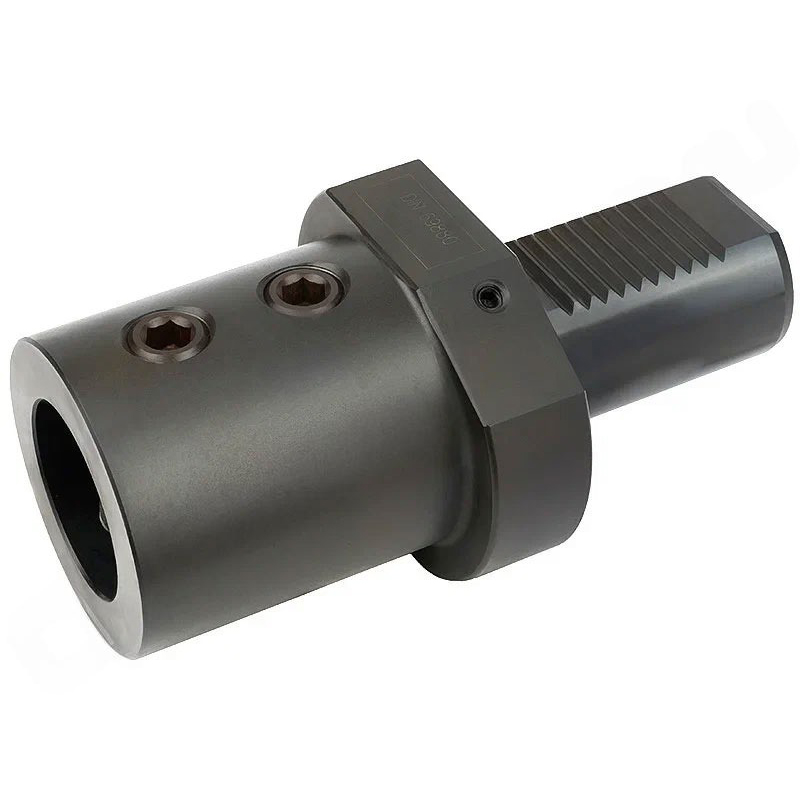

Держатель VDI типа E1 предназначен для монтажа инструментов с цилиндрическим хвостовиком диаметром 16 мм и подходит для хвостовиков с размером VDI50. Блок VDI в основном используется для закрепления корпусных сверл с U-образными сменными пластинами, однако также может применяться для фиксации осевого инструмента с хвостовиком по стандарту DIN 6595, при наличии внутренней подачи охлаждающей жидкости и хвостовика с паза.

Инструмент надежно закрепляется в держателе E1 VDI с помощью винтов, обеспечивающих внутреннее охлаждение.

Вспомогательные инструменты стандарта VDI обеспечивают быструю замену и настройку, совместимы с продукцией различных производителей и являются взаимозаменяемыми.

Допуск внутреннего отверстия составляет H6.

С использованием переходных втулок возможно расширение функционала станка, что позволяет закреплять в держателе VDI типа E1 инструменты различного диаметра.

E1-50×16 Держатель инструмента VDI для сверл, аксиальный купить в Омске по цене 10986,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:

Бренд	siz-instrument.ru
Испол.	—
Серия держателя	E1
Тип держателя	Стационарный
B1	— мм
b2	— мм
b3	— мм
d1	50 мм
D2	36 мм
Посадочный диаметр	16
D3	98 мм
d4	16 мм
H1	35 мм
h5	— мм
h6	— мм
l1	67 мм
L2	30 мм
L3	54 мм
Вес	3.218 кг
